ส่วนประกอบคลัทช์หล่อ

เนื่องจากความต้องการน้ำหนักเบาชิ้นส่วนสำคัญบางส่วนในรถยนต์ได้รับการแปลงเป็นการผลิตการหล่อแบบตายอย่างต่อเนื่องขนาดใหญ่ ในมุมมองของปัญหาการหล่อคุณภาพและอัตราผลตอบแทนที่อาจเกิดขึ้นจากกระบวนการหล่อแบบตายวิธีการยืนยันอายุการใช้งานของการคัดเลือกส่วนประกอบคลัตช์ได้กลายเป็นจุดสนใจของการทำงานของซัพพลายเออร์ชิ้นส่วนคลัตช์

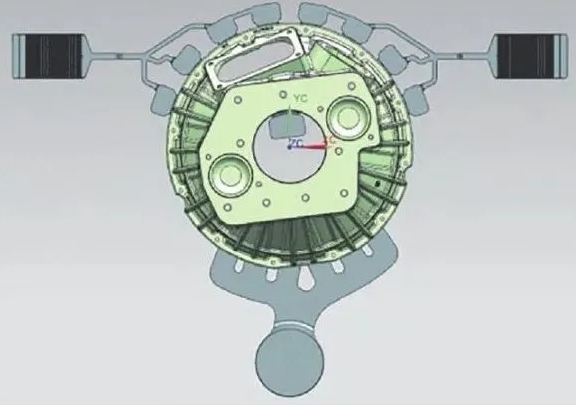

HY ใช้ระบบการจำลองการหล่อเพื่อศึกษาการออกแบบระบบล้นวิเคราะห์อิทธิพลของพารามิเตอร์กระบวนการเช่นช่วงความเร็วสูงและเวลาเพิ่มเวลาต่อข้อบกพร่องของรูขุมขนและได้รับประสบการณ์ในการปรับปรุงข้อบกพร่องของรูขุมขนซึ่งให้ประสบการณ์สำหรับการพัฒนาผลิตภัณฑ์ที่ตามมา

ส่วนประกอบคลัตช์หล่อมีหลายส่วนที่สำคัญ:

1. ชุดคลัทช์คลัทช์ ครั้งแรกมันทำหน้าที่รักษาความเฉื่อยหมุน ประการที่สองมันให้แหวนเกียร์ที่จำเป็นสำหรับผู้เริ่มต้นที่จะมีส่วนร่วม ประการที่สามมันให้พื้นผิวแรงเสียดทานสำหรับการขับขี่สำหรับแผ่นแรงเสียดทาน

2. แผ่นคลัทช์ความดัน แผ่นความดันใช้ความดันเพื่อให้แผ่นแรงเสียดทานที่ขับเคลื่อนระหว่างแผ่นความดันและมู่เล่ แผ่นความดันประกอบด้วยไดอะแฟรมหรือสปริงที่ใช้แรงดันกับการหล่อหลักหรือพื้นผิวการขับขี่ ในการปล่อยหรือปลดไดรฟ์ไดอะแฟรมหรือคันโยกคลัทช์ถูกเปิดใช้งานเพื่อแยกการหล่อหลักออกจากแผ่นขับเคลื่อน โลหะผสมเหล็กหล่อเช่นเหล็กหล่อสีเทา GG30, GG25 (DIN มาตรฐานเยอรมัน 1691) มักใช้ในการผลิตการหล่อแผ่นคลัช วัสดุเหล่านี้มีความแข็งแรงแรงอัดสูงความแข็งแรงแรงดึงต่ำและไม่มีความเหนียว

3. แบริ่งปล่อยคลัทช์ จัดเตรียมสื่อไดรฟ์ระหว่างชุดคลัทช์หมุนและส้อมคลัตช์คงที่และกล่องเกียร์ ตลับลูกปืนจะดูดซับแรงคลัตช์ออกและลดการสึกหรอระหว่างส่วนประกอบที่หมุนและไม่หมุน

โครงสร้างและจุดออกแบบของส่วนประกอบคลัตช์หล่อ

ผลผลิตประจำปีของส่วนประกอบคลัตช์หล่อที่ผลิตโดย HY เกิน 120,000 ชิ้น ทั้งหมดเกิดจากกระบวนการหล่อแบบตายและจับคู่กับเตาเผาเชิงปริมาณเพื่อขนส่งของเหลวอลูมิเนียม

ด้านล่างของส่วนประกอบคลัตช์หล่อเป็นพื้นผิวกลึงซึ่งเชื่อมต่อกับตัวเรือนกระปุกเกียร์ อุปกรณ์กันสะเทือนทางด้านซ้ายและขวาใช้สำหรับการติดตั้งยานพาหนะและการตรึงเกียร์ซึ่งมีความต้องการความแข็งแรงสูง พื้นผิวหน้าแปลนและพื้นผิวข้อต่อของกระปุกเกียร์และข้อบกพร่องของรูอากาศของอุปกรณ์กันสะเทือนเป็นจุดควบคุมหลัก

คำจำกัดความข้อบกพร่องของส่วนประกอบคลัตช์หล่อ

ในระหว่างการผลิตส่วนประกอบคลัทช์แบบตายแล้วรูภายในการหล่อเรียกว่ารูขุมขนหรือที่เรียกว่าโพรงหดตัวหรือการหดตัว รูปแบบทั่วไปรวมถึงหลุมทรงกลมที่มีผนังด้านในที่เรียบหรือหยาบหรือโครงสร้างหลวมประกอบด้วยหลุมเล็ก ๆ จำนวนมาก

ข้อบกพร่องมักเกิดขึ้นที่จุดร้อนบางแห่งที่ความหนาของผนังแตกต่างกันอย่างมากและผนังด้านในของหลุมนำเสนอผลึกคริสตัล dendritic ที่ยื่นออกมาหรือโครงสร้างคล้ายฟองน้ำ

หากไม่มีรูขุมขนมีขนาดใหญ่และส่งผลกระทบอย่างจริงจังต่อประสิทธิภาพของเบรกคลัตช์โดยทั่วไปรูขุมขนจะมีผลเพียงเล็กน้อยต่อความแข็งแรงและความสมบูรณ์ของการหล่อ ข้อบกพร่องของรูพรุนสามารถชดเชยได้โดยการรักษาด้วยการแทรกซึมซึ่งมีผลบางอย่างในการปรับปรุงความหนาแน่นของอากาศ แน่นอนว่าข้อบกพร่องของรูขุมขนทั้งหมดไม่สามารถรักษาด้วยวิธีนี้ได้ วิธีนี้สามารถใช้ได้ก็ต่อเมื่อข้อบกพร่องไม่ร้ายแรง

เราทุกคนยอมรับว่าความสมบูรณ์แบบไม่มีอยู่ดังนั้นรูขุมขนจึงไม่ได้รับอนุญาตอย่างสมบูรณ์ แน่นอนว่าสิ่งนี้ไม่ได้ป้องกันไม่ให้เราใฝ่ฝัน ความพรุนข้อบกพร่องภายในสามารถตัดสินได้ตามข้อกำหนดระดับหนึ่งที่ระบุไว้ใน "มาตรฐานคุณภาพสำหรับการหล่อแบบตาย" นั่นคือเส้นผ่านศูนย์กลางการหดตัวของพื้นที่ส่วนประกอบของคลัตช์หล่อไม่ต้องมากกว่าφ2.3มม. และเส้นผ่านศูนย์กลางการหดตัวของพื้นผิวหลังจากการประมวลผล

วิธีการหลักในการตรวจจับข้อบกพร่องของรูพรุนคือการทดสอบทางกายวิภาคและการทดสอบแบบไม่ทำลาย การหล่อแบบตายที่สำคัญจะได้รับการทดสอบแบบไม่ทำลายรังสีเอกซ์ของข้อบกพร่องภายในทั้งหมด

คำอธิบายสั้น ๆ เกี่ยวกับเทคโนโลยีการประมวลผลของ Hy

ในระหว่างกระบวนการผลิตจำนวนมาก HY จะปรับปรุงกระบวนการของตัวเองอย่างต่อเนื่อง ตัวอย่างเช่นเมื่อพบรูขุมขนบ่อยครั้งในส่วนประกอบของการหล่อคลัตช์ HY จะพยายามปรับปรุงโซลูชันกระบวนการ

ขั้นแรกให้กำหนดข้อบกพร่องของตำแหน่งหลุมและสัณฐานวิทยาวินิจฉัยสาเหตุและตรวจสอบว่าเป็นข้อบกพร่องทั่วไปผ่านข้อมูลทางสถิติการตรวจจับหรือไม่

มีแผนการปรับปรุงมากมายเช่นการเพิ่มปริมาณของผลิตภัณฑ์ที่มีข้อบกพร่องที่จะเกิดขึ้นเพิ่มความหนาของร่องล้นเพื่อเพิ่มเอฟเฟกต์ไอเสียหรือปรับตำแหน่งของช่องร่องไอเสียเพื่อป้องกันของเหลวอลูมิเนียมจากการไหลลงสู่ร่องล้น
